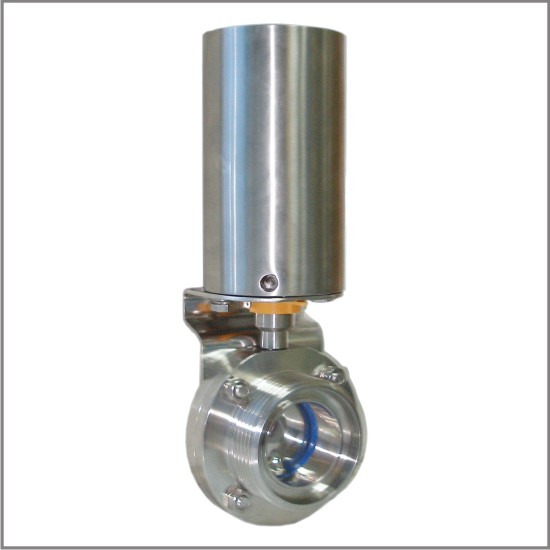

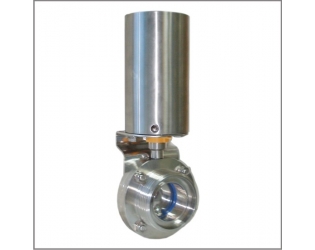

Затвор дисковый с пневмоприводом AISI 304

Затвор дисковый с пневмоприводом AISI 304

Дисковые затворы с пневмоприводом применяется на предприятиях пищевой промышленности для автоматизации управления потоками жидкостей. В качестве протекающей среды предусмотрены вода, пар, минеральные масла, пищевые продукты, жидкости химической и фармацевтической промышленности, а также вязкие среды, отвечающие санитарно-гигиеническим нормам.

Затворы дисковые с пневмоприводом из нержавеющих сталей AISI 304 / AISI 316L управляются дистанционно. Пневмопривод гарантирует полностью автоматический диапазон регулирования. Пневмопривод со встроенной возвратной пружиной закрывает затвор в случае снижения давления сжатого воздуха управляющей пневмосистемы.

Характеристики:

Минимальное давление сжатого воздуха: 5-6 бар.
Максимальное давление сжатого воздуха: 9-10 бар.
Варианты исполнений:
Материал корпуса: AISI 304 / AISI 316L
Материал вкладыша: силикон, EPDM, Viton
Соединительные стандарты: Clamp, DIN 11851-s, SMS
Возможна поставка пневмопривода одинарного действия «воздух-пружина» или с пневмоприводом двойного действия «воздух-воздух».

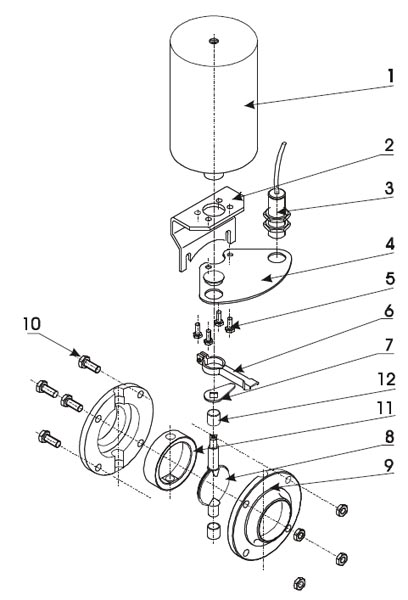

Составные части дискового затвора с пневмоприводом:

1. Пневматический привод
2. Крепежная консоль
3. Инициатор
5. Болт с шестигранной головкой
6. Выключатель
7. Позиционный индикатор
8. Диск
9. Фланец
10. Группа крепежных элементов
11. Вкладыш затвора дискового
12. Втулка
