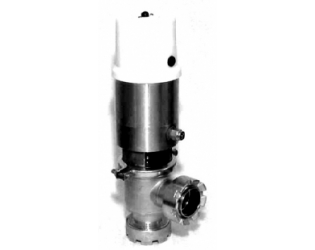

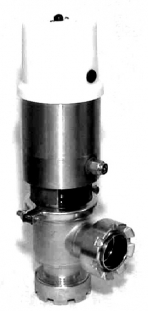

Клапан седельный ИУБП

Клапан седельный ИУБП

Клапаны ИУБП 493216.001 предназначены для дистанционного управления потоками молока, жидких молочных продуктов и моющих растворов согласно команд, поступающих от системы дистанционного управления. Материал: AISI 304. Температура рабочей среды до 95 град. Цельсия. Рабочее давление среды: до 5 атм. Применяется для автоматизации процессов на предприятиях пищевой промышленности.
Выпускаются отсечные (перекрывающие поток продукта) и переключающие (изменяющие направление потока продукта) с тремя, четырьмя, пятью направлениями, 16 вариантов исполнения: 12 – для резьбового и 4 для сварного соединения.
Клапан состоит из рабочих корпусов и штока с затвором, контактирующих с продуктом, поршневого пневмопривода, узла сигнализации положения.
Отличительной особенностью клапана является исполнение узла сигнализации положения клапана, который расположен на верхней части пневмоцилиндра и закрыт колпаком, что обеспечивает надежность его работы.

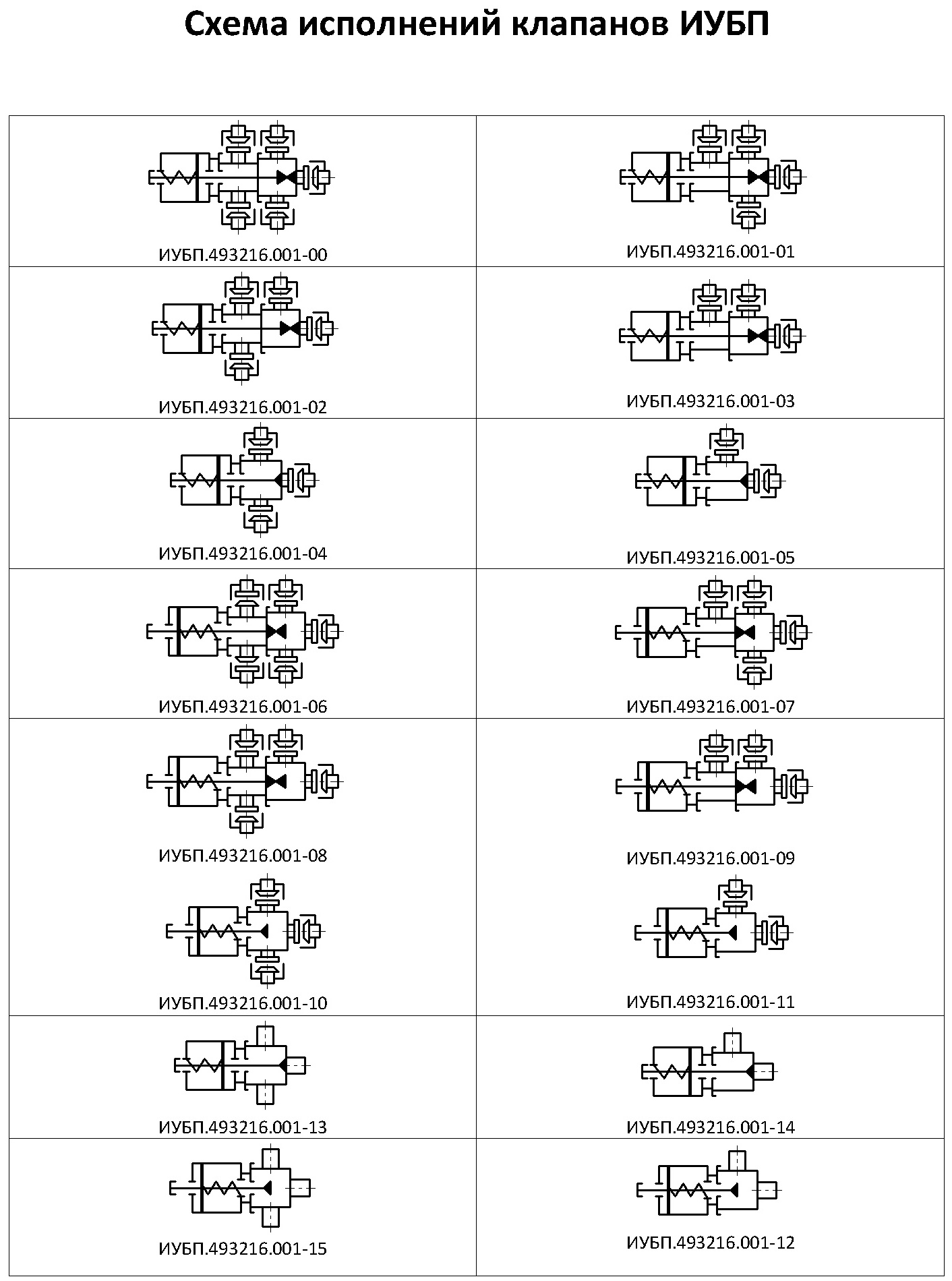

Таблица исполнений клапанов ИУБП

Исполнения клапанов

Данные клапана имеют 16 исполнений, из которых 12 с резьбой ДУ-50 (под молочную гайку и конический штуцер), остальные 4 под непосредственную приварку отводов клапанов.
Клапан ИУБП 493216.001
Клапан ИУБП 493216.001-01
Клапан ИУБП 493216.001-02
Клапан ИУБП 493216.001-03
Клапан ИУБП 493216.001-04
Клапан ИУБП 493216.001-05
Клапан ИУБП 493216.001-06
Клапан ИУБП 493216.001-07
Клапан ИУБП 493216.001-08
Клапан ИУБП 493216.001-09
Клапан ИУБП 493216.001-10
Клапан ИУБП 493216.001-11
Клапан ИУБП 493216.001-13
Клапан ИУБП 493216.001-14
Клапан ИУБП 493216.001-15
Клапан ИУБП 493216.001-16

Технические характеристики клапанов ИУБП

Диаметр условного прохода 50 мм.
Ход штока для нормального закрытого клапана не более 13,7 мм.
Ход штока для нормального открытого клапана не более 15,4 мм.
Привод пневмопружинный.
Продолжительность переключения не более 2 с.
Рабочее давление сжатого воздуха от 0,55 до 0,60 МПа.
Количество вариантов исполнения 16 шт.

Ремкомплект клапана ИУБП Ду-50.

Кольцо резиновое 017-021-25 - 4 шт.
Кольцо резиновое 018-022-25 - 4 шт.
Кольцо резиновое 020-024-25 - 4 шт.
Кольцо резиновое МК 03001 - 4 шт.
Кольцо уплотнительное Ду-50 - 10 шт.
Манжета 03.006 МК - 2 шт.
Прокладка 03.002 МК - 4 шт.
Прокладка 03.004 МК - 2 шт.
Прокладка 03.005 МК - 2 шт.
Уплотнение 03.003 МК - 4 шт.

Устройство и принцип работы

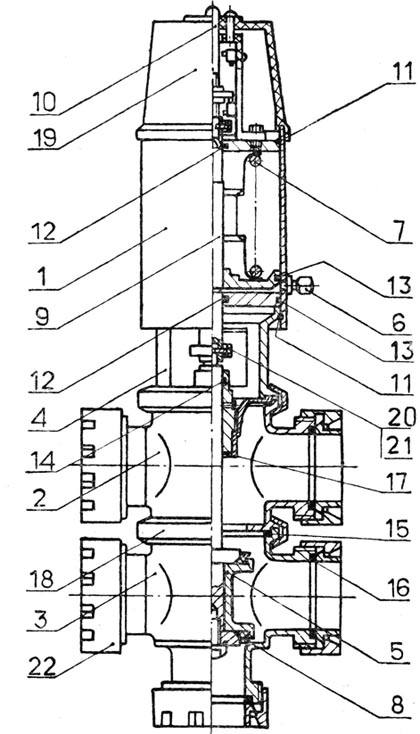

Состав клапана ИУБП.
1 - привод; 2-3 - сменные корпуса; 4 - проставка; 5 - затвор; 6 штуцер; 7 пружина; 8 - уплотнения; 9 - шток; 10 - шпилька; 11 - кольцо металлическое; 12-16 кольца; 17 - манжета; 18 - хомут; 19 - сигнализатор; 20 - стопорная шайба; 21 - стопор; 22 - гайка.

Принцип работы

В исходном положении, без подвода управляющего давления к штуцеру, затвор под действием пружины прижат резиновым уплотнением к седлу корпуса (нормально закрытый клапан). При подводе управляющего давления шток привода перемещает затвор в верхнее положение и прижимает резиновое уплотнение к седлу корпуса. При сбросе управляющего давления затвор возвращается в исходное положение.
      Привод может быть собран с корпусами 2 и 3, как показано на рис. 1, или развернутым на 180 градусов. При этом клапан из нормально закрытого превращается в нормально открытый.
      У нормально закрытого клапана стрелка на корпусе привода направлена в сторону сменных корпусов, а шпилька незначительно выходит за торец сигнализатора. При подводе управляющего давления гладкая часть шпильки должна почти полностью выйти за торец сигнализатора, что внешне подтверждает срабатывание клапана. У нормально открытого клапана стрелка направлена в сторону, противоположную сменным корпусам, а гладкая часть шпильки почти полностью выступает за торец сигнализатора. При подводе управляющего давления шпилька незначительно выступает за торец, что указывает на срабатывание клапана.

Подключение микропереключателей сигнализатора

Схема Электрических Соединений
