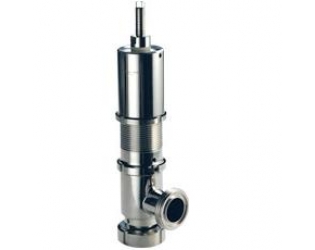

Клапан предохранительный пружинный AISI 304

Клапан предохранительный пружинный AISI 304

Предохранительный клапан служит для предохранения от избыточного давления ёмкостей и резервуаров в установках производства напитков, пищевой и фармацевтической промышленности.

Принцип действия

Предохранительный клапан служит для устранения недопустимых давлений жидкостей в ёмкостях, резервуарах и их элементах. Обычно установленное давление выше рабочего. Клапан открывается сжатием пружины, когда рабочие давление достигает установленного значения.

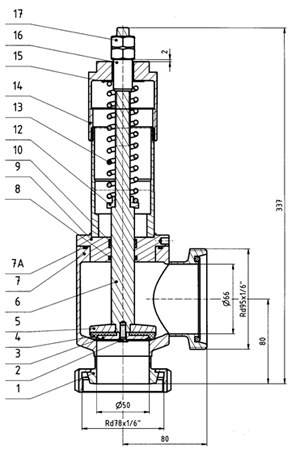

Конструкция

Технические данные

Конструкция: угловой предохранительный клапан пружинный
Размеры: ДУ 50 мм
Подсоединение: конус-гайка / резьба / сварка ДИН
Рабочее давление: 0,2-3,0 бар
Температура:
80°C – постоянная рабочая
140°C – стерилизация (только циклически)
Материал:
Нержавеющая сталь AISI 316L/304 – соприкасающийся с продуктом
Нержавеющая сталь AISI 304 – не соприкасающийся с продуктом
Уплотнения: EPDM, PTFE

Установка клапана

Монтажное положение клапана должно быть таким, чтобы на выходе в корпусе не оставалось жидкости. При монтаже необходимо избегать внешнего силового воздействия. Клапан работает в вертикальном и горизонтальном положении.
Если существует опасность вытекания жидкости на выходе клапана, то требуется выводить жидкость через отводные линии или устройства.
Требования к сборке и демонтажу:
- отсутствия давления;
- отсутствия жидкости при опасности её вытекания.

Санитарно-гигиенические требования к предохранительным клапанам для работы в составе CIP-мойки. В целях предотвращения накопления остатков продуктов необходимо обеспечить самоопорожнение; седло клапана должно подниматься так, чтобы его и выпускную линию можно было промыть. При использовании в резервуарах необходимо гарантировать, что распылительные устройства были смонтированы так, чтобы в клапан попадал моющий раствор.
