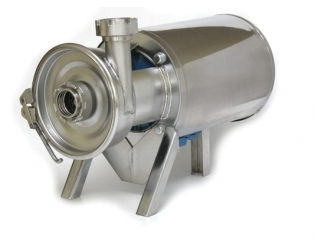

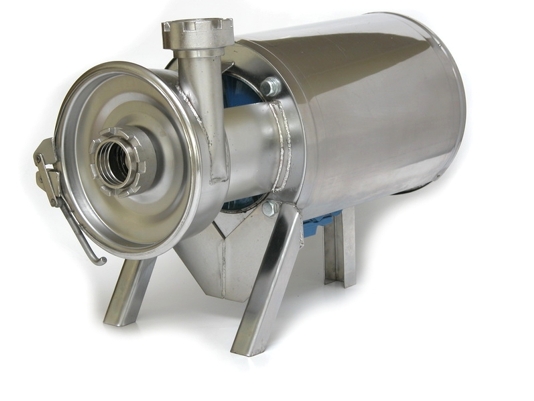

Насос центробежный марки Г2-ОПД, тип 50-1Ц7,1-31
Назначение электронасоса Г2-ОПД
Насос несамовсасывающий центробежный Г2-ОПД (тип 50-1Ц7,1-31) предназначен для перекачки маловязких пищевых жидкостей (молоко, сок, пиво, вино и прочие с аналогичными характеристиками по вязкозти) температурой до 90 градусов Цельсия. Применяется на предприятиях пищевой промышленности.
Принцип действия
При вращении рабочего колеса жидкость под действием центробежной силы
отбрасывается от центра к периферии. Тем самым создается давление в камере,
обеспечиваюшее работу насоса.
Все детали, соприкасающиеся с продуктом,
изготовлены из нержавеющей стали 12Х18Н10Т и материалов, разрешенных к
применению в пищевой промышленности. Для работы насоса необходимо подать во
всасывающий патрубок продукт перед его пуском.
Технические характеристики насоса Г2-ОПД
Производительность насоса (подача), 25 м3/час или 7,1 литра/сек.
Напор 31 м.
КПД не менее 60%
Входной и выходной патрубок Ду-50 (по DIN
11851-S)
Электродвигатель 5,5 кВт*3000
об/мин.
Напряжение 220/380 В.
Габариты: 240x275x420 мм.
Устройство и принцип работы
По конструкции электронасос центробежный, одноступенчатый,
консольно-моноблочный с закрытыми лопастями рабочего колеса.
Конструкцией электронасосов предусмотрена
возможность бесфундаментной установки.
Рабочим органом насоса марки 50-1Ц7,1-31
является рабочее колесо. Корпус насоса смонтирован на фланце электродвигателя
через присоединительный фланец. Корпус разборный, штампованный, из листовой
стали. На корпусе насоса устанавливается крышка с всасывающим патрубком. Крышка
прижимается к корпусу хомутом через уплотнительное резиновое кольцо. Крышку с нагнетательным
патрубком можно устанавливать в любом положении в плоскости, перпендикулярной к
оси вала электродвигателя. Пространство между корпусом фланца и крышкой
образует рабочую камеру насоса, внутри которой вращается рабочее колесо,
закрепленное на наконечнике гайкой. Наконечник напрессован на вал
электродвигателя. Всасывающий и нагнетательный патрубки имеют резьбу, что
позволяет с помощью накидной гайки и штуцеров присоединить насос к
трубопроводам.
Все детали насоса, соприкасающиеся с
перекачиваемой жидкостью, выполнены из нержавеющей стали и материалов,
разрешенных для применения в пищевой промышленности Минздравом СССР.
Для защиты электродвигателя от попадания на него
воды установлен облицовочный кожух. Проход между наконечником и камерой насоса
уплотнен специальным устройством, состоящим из втулки-манжеты, уплотнительного
кольца из полимерного материала, манжеты, пружины и резинового кольца.
Перед пуском корпус насоса и всасывающий
трубопровод заполняются жидкостью. При вращении рабочего колеса жидкость под
действием центробежной силы отбрасывается от центра колеса к периферии и
создает давление в камере насоса, в результате чего жидкость поступает в
нагнетательный трубопровод, при этом во всасывающем трубопроводе создается
разрежение. Под действием атмосферного давления на поверхность перекачиваемой
жидкости и разрежения во всасывающем трубопроводе она поступает в насос. Таким
образом устанавливается непрерывная подача жидкости насосом.
Всегда в наличии к насосам имеютя торцевые уплотнения, а так же другие запасные части.
Стоимость насосов указана в прайсе.
За дополнительной информацией обращайтесь к менеджерам компании.
Производство насосов серии Г2 прекращено, в связи с устареванием и низкой надежностью данных моделей.
В качестве более надежных и современных предлагаем рассмотреть модельный ряд насосов ОНЦ.
