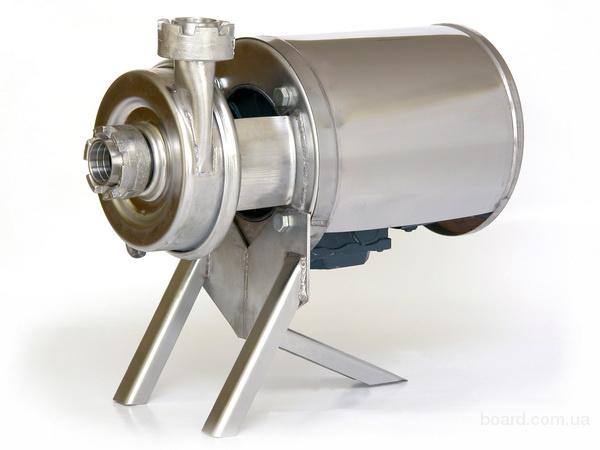

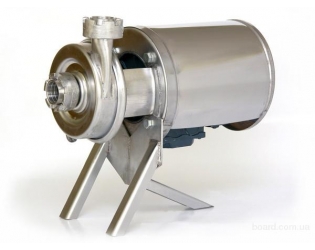

Насос центробежный Г2-ОПБ

Насос центробежный марки Г2-ОПБ, тип 36-1Ц2,8-20

Назначение электронасоса Г2-ОПБ.

Насос несамовсасывающий центробежный Г2-ОПБ предназначен для перекачки маловязких пищевых жидкостей (молоко, сок, пиво, вино и прочие с аналогичными характеристиками по вязкости) температурой до 90 градусов Цельсия. Применяется на предприятиях молочной промышленности.

Принцип действия.

Перед пуском корпус насоса и всасывающий трубопровод заполняется жидко­стью. При вращении рабочего колеса жидкость под действием центробежной силы отбрасывается от центра колеса к периферии и создает давление в камере насоса, в результате чего жидкость поступает в нагнетательный трубопровод; при этом во вса­сывающем трубопроводе создается разрежение. Под действием атмосферного давления на поверхности перекачиваемой жидкости к разрежения во всасывающем трубо­проводе она поступает в насос. Таким образом, устанавливается непрерывная подача жидкости насосом.

Технические характеристики насоса Г2-ОПБ.

Производительность насоса 10 м3/час или 2,8 литра/сек.
Напор 20 м.
КПД не менее 55%
Входной и выходной патрубок Ду-40 (по DIN 11851-S)
Электродвигатель 1,5 кВт*3000 об/мин.
Габариты: 515x310x390 мм.
Масса: 31 кг.
Все детали, соприкасающиеся с продуктом, изготовлены из нержавеющей стали 12Х18Н10Т и материалов, разрешенных к применению в пищевой промышленности.

Устройство

Насос смонтирован посредством промежуточного крон­штейна 3 на фланце электродвигателя 2. На корпусе кронштейна уста­навливается крышка 7 с всасывающим и нагнетательным патрубка­ми. Крышка прижимается к корпусу кронштейна кольцом 6 через уплотнительное резиновое кольцо 4. Крышку с нагнетательным патруб­ком можно устанавливать в любом положении в плоскости, перпен­дикулярной к оси вала электродвигателя. Пространство между корпу­сом кронштейна и крышкой образует рабочую камеру насоса, внутри которой вращается рабочее колесо 15, закрепленное на наконечнике 10 колпачковой гайкой. Наконечник напрессован на вал электродвигателя. Вса­сывающий и нагнетательный патрубки имеют резьбу, что позволяет с помощью накидной гайки 5 и штуцеров 8 присоединить насос к тру­бопроводам.

Порядок работы

Перед пуском насоса необходимо снять крышку, проверить вручную легкость вращения колеса, затем включить кратковременно электродвигатель и проверить на­правление вращения колеса. Колесо должно вращаться против часовой стрелки, если смотреть со стороны крышки. При вращении в обратную сторону на подключающем устройстве переме­нить местами две фазы.
Открутить гайку и снять рабочее колесо. Крышку, колесо и торец корпуса кронштейна промыть горячим содовым раствором, затем водой. Надеть колесо на наконечник в обратной последовательности, закрепить их гайкой, на­деть крышку и закрепить кольцом. Кратковременно, включить электродвигатель, насос должен работать без шума и вибраций.
К собранному насосу подключить трубопроводы и произвести безразборную мой­ку, перекачивая через насос горячий содовый или другой моющий раствор, а затем горячую воду. После этого можно приступить к эксплуатации насоса.

Технический уход

В процессе эксплуатации необходимо постоянно следить за состоянием торцевого уплотнения насоса.
Проверка технического состояния осуществляется по количеству пропускаемой жидкости. В уплотнении допускается пропуск жидкости не более 10 капель в минуту.
Если при контрольной перекачке течь жидкости находится в пределе допустимой (10 капель в минуту), уплотнение считается работоспособным.

Всегда в наличии к насосам имеются торцевые уплотнения,  а так же другие запасные части.

Стоимость насосов указана в прайсе.

За дополнительной информацией обращайтесь к менеджерам компании.

Производство насосов серии Г2 прекращено, в связи с устареванием и низкой надежностью данных моделей.

В качестве более надежных и современных предлагаем рассмотреть модельный ряд насосов ОНЦ.
