Пастеризаторы трубчатые

Трубчатые пастеризаторы применяют для пастеризации молока, сливок, соков, пива и других пищевых жидкостей. В данном типе теплообменника нет секций охлаждения и регенерации, поэтому его используют при производстве продукции, где дальнейшая обработка молока продолжается при температуре, примерно равной температуре пастеризации (производство масла, сгущенного молока, сухого молока и др.).

Устройство и принцип работы

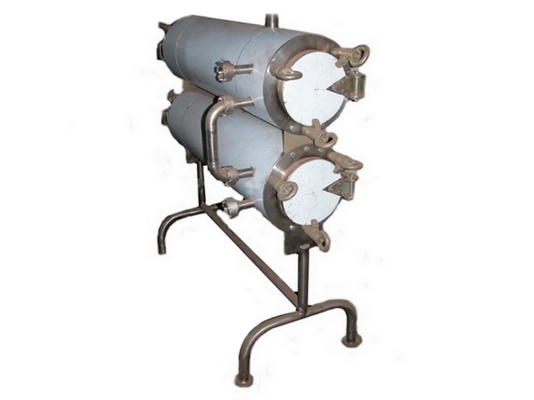

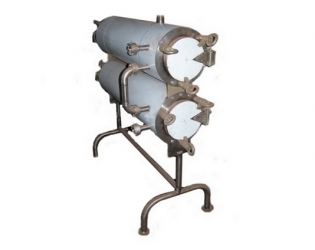

Пастеризатор состоит из двух цилиндров на общей раме, которые расположены один над другим. Внешнее покрытие термоизолировано. На торцах находятся трубные решетки с камерами, где развальцованы теплообменные трубки, соединенные попарно. В межтрубное пространство цилиндров подается теплоноситель – пар под давлением 0,02-0,05 МПа. Чтобы не допустить появление воздушных пробок, через воздушные краники на цилиндрах выпускают воздух из межтрубного пространства перед началом работы молочного пастеризатора. На торцах цилиндров закреплены откидные крышки. Между ними и цилиндрами – резиновые прокладки. Все детали, которые соприкасаются с молоком, сделаны из нержавеющей стали.

С помощью насоса молоко направляется в нижний цилиндр. После того, как жидкость прошла через все его трубки, другой насос подает ее в верхний цилиндр. Там жидкость так же проходит через все трубки. Молоко выходит из пастеризатора с температурой 80-95°C через автоматический перепускной клапан. Если термометр-сигнализатор зафиксирует более низкую температуру жидкости, то контакты клапана замкнутся и жидкость пройдет повторную пастеризацию. Количество подаваемого пара регулируется приборами. Конденсат с цилиндров пастеризатора отводится через конденсатоотводчики.
